开关电源的检测方法有哪几种?
2024-04-11(638)次浏览
开关电源现在已经充斥在我们日常生活、生产中,正是由于它的节能,环保,性价比高等优点,很快取代了以往传统的那种既笨重效率又低的“线性电源”,被人们所接受。那么开关电源的检测方法都有哪几种呢?下面名锦坊小编就为大家介绍下。

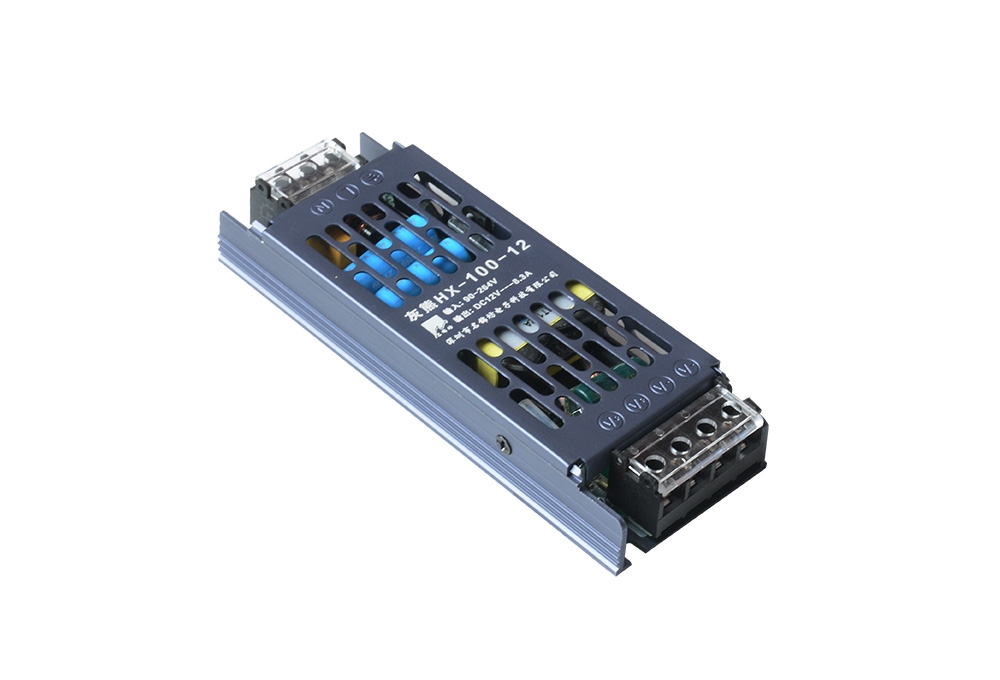

开关电源的检测方法:
1.重复短路检验
检验说明
在各种输入和输出情况下将模块输出短路,模块应能完结保护或回缩,重复屡次短路,毛病打扫后,模块应该能主动恢复正常工作。
检验办法
a、空载到短路:在输入电压全范围内,将模块从空载到短路,模块应能正常完结输出限流或回缩,短路打扫后,模块应能恢复正常作业。让模块重复从空载到短路不断的作业,短路时间为1s,铺开时间为1s,继续时间为2小时。这今后,短路铺开,判别模块是否可以正常作业。
b、满载到短路:在输入电压全范围内,将模块从满载到短路,模块应能正常完结输出限流或回缩,短路打扫后,模块应能恢复正常作业。让模块从满载到短路然后坚持短路情况2小时。然后短路铺开,判别模块是否可以正常作业。
c、短路开机:将模块的输出先短路,再上市电,再模块的输入电压范围内上电,模块应能完结正常的限流或回缩,短路毛病打扫后,模块应能恢复正常作业,重复上述试验10次后,让短路铺开,判别模块是否可以正常作业。
判定标准
上述试验后,电源模块开机能正常作业;开机壳检查,电路板及其他部分无异常现象(如输入继电器在短路的过程中触电是否粘住了等),合格;否则不合格。
2.重复开关机检验
检验说明
电源模块输出带较大负载情况下,输入电压分别为220v,(输入过压点-5v)和(输入欠压点+5v)条件下,输入重复开关,检验电源模块重复开关机的功用。
检验办法
a、输入电压为220v,电源模块快带较大负载,用接触器操控电压输入,合15s,断开5s(或许可以用ac source进行仿照),连续工作2小时,电源模块应能正常作业;
b、输入电压为过压点-5v,电源模块带较大负载,用接触器操控电压输入,合15s,断开5s(或许可以用ac source进行仿照),连续工作2小时,电源模块应能正常作业;
c、输入电压为欠压点-5v,电源模块带较大负载,用接触器操控电压输入,合15s,断开5s(或许可以用ac source进行仿照),连续工作2小时,电源模块应能正常作业。
判别标准
以上试验中,电源模块作业正常,试验后电源模块能正常作业,功用无明显改变,合格;否则不合格。
3.输入低压点循环检验
◆ 检验说明
一次电源模块的输入欠压点保护的设置回差,往往发生以下情况:输入电压较低,挨近一次电源模块欠压点关断,带载时欠压,断后,因为电源内阻原因,负载卸掉后电压将上升,可能形成一次电源模块处于在低压时重复开发的情况。
◆ 检验办法
电源模块带满载工作,输入电压从(输入欠压点-3v)到(输入欠压点+3v)缓慢改变,时间设置为5~8分钟,重复循环工作,电源模块应能正常安稳作业,连续工作较少0.5小时,电源模块功用无明显改变。
◆ 判定标准
一次电源模块正常连续工作,较少0.5小时后功用无明显改变,合格;否则不合格。
4 .输入瞬态高压检验
◆ 检验说明
pfc电路选用平均值电路进行过欠压保护,因此在输入瞬态高压时,pfc电路可能会很快完结保护,从而形成损坏,检验一次电源模块在瞬态情况下的安稳工作才能以评价可靠性。
◆ 检验办法
a、额定电压输入,用双踪示波器检验输入电压波形合过压保护信号,输入电压从限功率点加5v跳变为300v,从示波器上读出过压保护前300v的周期数n,作为以下试验的依据。
b、额定输入电压,电源模块带满载工作,在输入上叠加300v的电压跳变,叠加的周期数为(n-1),叠加频率为1次/30s,共工作3小时。
◆ 判定标准
一次电源模块在上述条件下可以安稳工作,不出现损坏或其他不正常现象,合格;否则不合格。
5.输入电压跌落及输出动态负载
◆ 检验说明
一次模块在实际使用过程中,当输入电压跌落时,电源模块突加负载的极限情况况是可能发生的,此时功率器件、磁性元件作业在较大瞬态电流情况,试验可以查验操控时序、限流保护等电路及软件设计的合理性。
◆ 检验办法
a、将输入电压调整为在欠压点+5v(继续时间为5s)、过压点-5v(继续时间为5s)之间跳变,输出调整在较大负载(较大额定容量,继续时间为500ms)、空载(继续时间为500ms)之间跳变,工作1小时;
b、将输入电压调整为欠压点+5v(继续时间为5s)、过压点-5v(继续时间为5s)之间跳变,输出调整在较大负载(较大额定容量,继续时间为1s)、空载(继续时间为500ms)之间跳变,工作1小时。
◆ 判定标准
在上述条件下,应能安稳工作,不出现损坏或其他不正常现象,合格;否则不合格。若出现损坏情况,记录毛病问题,以供给分析损坏原因的依据。
6.高压空载,低压限流态工作试验
◆ 检验说明
高压空载工作是检验模块的损耗情况,尤其是带软开关技术的模块,在空载情况下,软开关变为硬开关,模块的损耗相应增大。低压满载工作是检验模块在较大输入电流时,模块的损耗情况,通常情况下,模块在低压输入、满载输出时,功率较低,此时模块的发热较为严峻。
◆ 检验办法
a、将模块的输入电压调整为输入过压保护点-3v,模块的输出为较低输出电压,空载工作,此时,模块的占空比为较小,连续工作2小时,模块不应损坏;
b、将模块的输入电压调整为欠压点+3v,模块的输出为较高输出电压的拐点情况,此时模块的占空比为较大,连续工作2小时,模块不应出现损坏;
c、将模块的输入电压调整为功率较低点时的输入电压,模块输出为较高输出电压的拐点情况,连续工作2小时,模块不应损坏;
d、将模块的输入电压调整为过压点-3v,模块的输出为较高输出电压的拐点情况,此时模块的占空比为较大,连续工作2小时,模块不应出现损坏;
e、将模块的输入电压调整为功率较低点时的输入电压,模块输出为较高输出电压的拐点情况,连续工作2小时,模块不应损坏。
注意:上述的检验,必须在规格书规矩的较高作业温度下进行。
◆ 判定标准
在上述条件下作业,模块没有出现损坏,合格;否则不合格
以上关于开关电源的检测方法有哪几种就为大家分享到这里,开关电源产品广泛应用于工业自动化控制、军事设备、科研设备、LED照明、工控设备、通信设备、电力设备、仪器仪表等领域。
