LED开关电源的常用调光方式有哪几种?

2022-11-23(39)次浏览

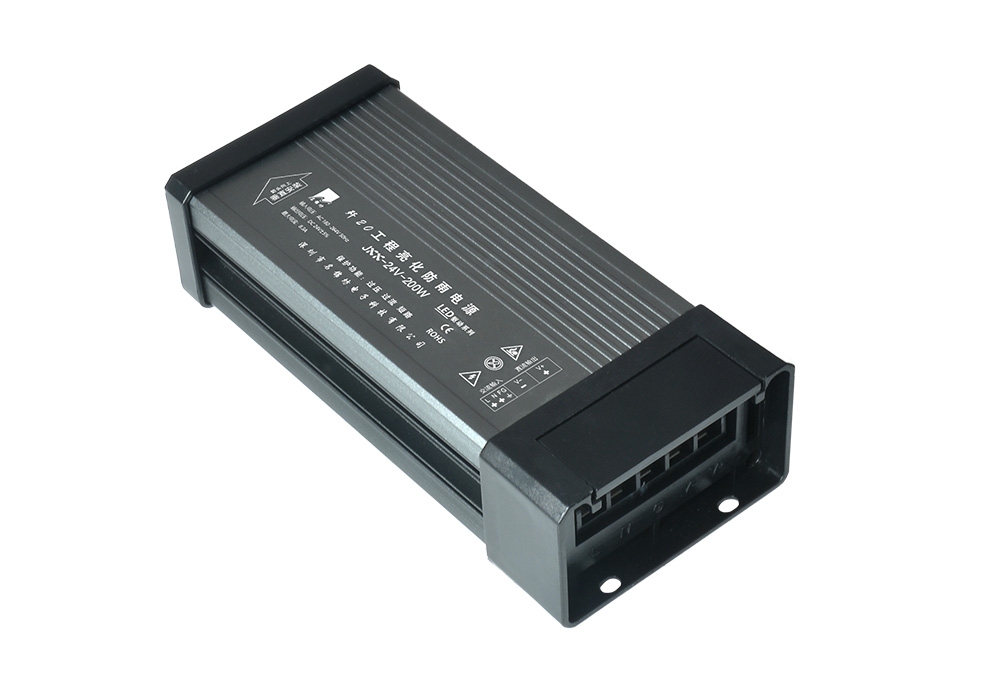

LED开关电源作为LED灯必不可少的部分,它的性能好坏直接关系到LED照明产品的安全可靠性。由于LED开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,并且体积和重量只有线性电源的20%到30%,所以它现在成为稳压电源的主流产品。那么LED开关电源的常用调光方式有哪几种呢?

  LED开关电源作为LED灯必不可少的部分,它的性能好坏直接关系到LED照明产品的安全可靠性。由于LED开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,并且体积和重量只有线性电源的20%到30%,所以它现在成为稳压电源的主流产品。那么LED开关电源的常用调光方式有哪几种呢?下面是名锦坊小编的介绍。


LED开关电源的常用调光方式有哪几种?


  LED开关电源的常用调光方式:


  1、PWM调光方式


  PWM调光方式是目前常用的LED开关电源调光技术之一,这一调光技术也被称为脉宽调制技术,这是一种传统的调光方式。其工作原理是利用简单的数字脉冲,反复开关LED驱动器,系统只需要提供宽、窄不同的数位式脉冲,即可简单地实现改变输出电流,从而调节LED的亮度。PWM调光技术的优点在于能够提供高品质的白光,以及应用简单,效率高。例如在手机的系统中,利用一个专用PWM接口可以简单的产生任意占空比的脉冲信号,该信号通过一个电阻,连接到驱动器的EN接口。


  然而作为一种比较传统的LED开关电源调光方式,PWM调光在应用过程中也有一些劣势,这主要表现在其调光方式容易使得白光LED的驱动电路产生人耳听得见的噪声。当驱动器进行PWM调光的时候,如果PWM信号的频率正好落在200Hz到20kHz之间,白光LED驱动器周围的电感和输出电容就会产生人耳听得见的噪声,所以设计时要避免使用20kHz以下低频段。


  2、模拟调光


  模拟调光技术是另一种比较常见的LED开关电源的调光技术,相对于比较传统的PWM调光,通过模拟调光技术可以改变限流电阻的阻值,这一方法同样能够改变流过白光LED的电流,从而变化LED的光亮度。模拟调光技术最大的优势是它避免了由于调光时所产生的噪声。在采用模拟调光的技术时,LED的正向导通压降会随着LED电流的减小而降低,使得白光LED的能耗也有所降低。但是区别于传统的PWM调光技术,在模拟调光时白光LED驱动器始终处于工作模式,并且驱动器的电能转换效率随着输出电流减小而急速下降。所以,采用模拟调光技术往往会增大整个系统的能耗。


  3、数字调光


  数字调光技术是第三种常见的LED开关电源调光技术,具备数字调光技术的白光LED驱动器会有相应的数字接口,该数字接口可以是SMB、12C或者单线式数字接口。系统设计者只要根据具体的通信协议,给驱动器一串数字信号,就可以使得白光LED的光亮发生变化。


  以上关于LED开关电源的常用调光方式就为大家分享到这里,希望这篇文章对大家有所帮助。如还有别的关于LED开关电源的问题想要了解,可以关注名锦坊或给小编留言,我们期待与您一起探讨!
